武当山是联合国公布的世界文化遗产地之一，是全国重点文物保护单位、中国国家重点风景名胜区、国家AAAAA级风景区。妙化岩位于武当金顶以西距清微宫1km的逍遥峰，为人工修凿的岩洞，面积约120㎡ 。根据碑文及《太和山志》所载得知，元代就应有妙化岩，到明代有重修，此后再无任何资料记录关于妙化岩的修缮资料。

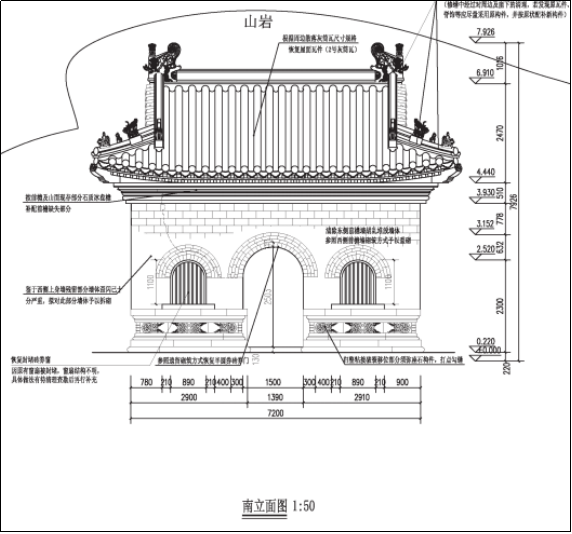

武当山妙化岩遗址 ▲

01 项目概述

岩洞内现存砖石殿一座及部分遗址，由于自然环境等因素造成砖石殿屋面损毁严重、墙体歪闪，殿内现存石质文物完全暴露于自然环境中，造成石质文物保存的历史价值逐渐消亡，为了更好保护殿内现存文物，湖北省古建筑保护中心对妙化岩进行了屋面复原修缮、砖石殿其他部位修缮，武当山文物保管所对妙化岩遗址进行了保护性监测。

本次妙化岩遗址保护性监测主要监测遗址上方山体危岩崩塌、遗址下方桥面沉降，设备采用武汉中地恒达无线崩塌计、磁致式静力水准仪。通过自动化监测的方式，预判遗址上方及两侧坡体变形发展趋势，最大程度地保障遗址及来往人员的安全。

02 监测内容及方法

主要监测遗址上方的山体变形，监测内容：危岩体崩塌、桥面沉降。

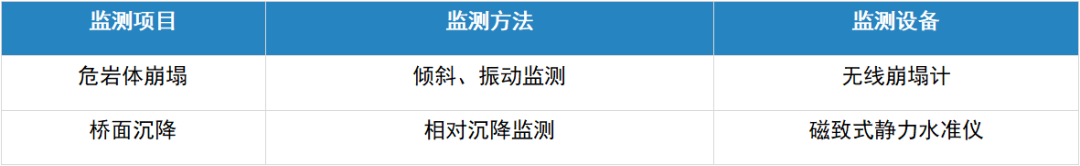

表1 拟采用的监测内容及方法 ▲

03 监测点布设及工作量

根据现场实际情况及监测点布设原则，本次监测共增设置4处危岩体崩塌监测点；1处沉降监测点；其中，崩塌监测点1（BT01）位于妙化岩遗址东侧纵向裂缝外岩体上，崩塌监测点2（BT02）位于妙化岩遗址东侧贯穿裂缝外岩体上；崩塌监测点3（BT03）位于妙化岩遗址上方坡顶；崩塌监测点4（BT04）位于妙化岩遗址西侧坡顶三角形悬空岩体上；沉降监测点位于遗址下方桥体中部。

详细工作量统计见下表:

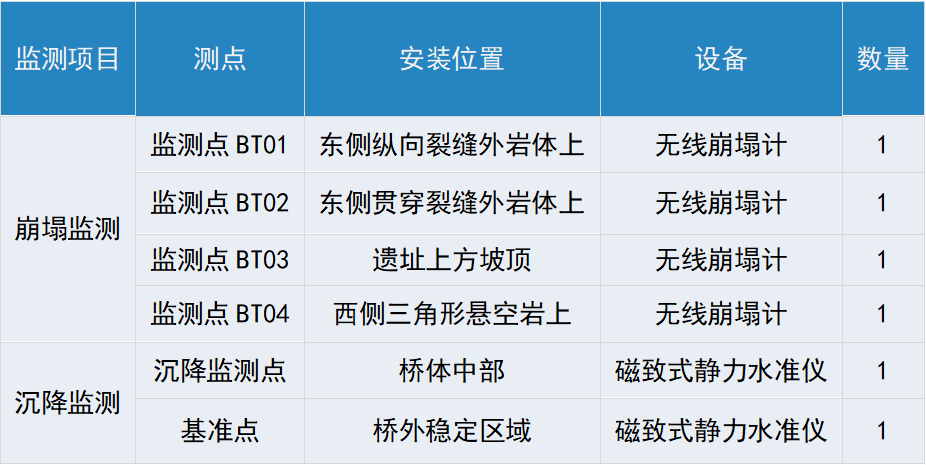

表2 本期监测工作量统计表 ▲

04 现场图片

05 项目总结

本次妙化岩遗址保护监测，为减少安装对遗址的破坏，最大程度保护遗址的安全，提出以下问题及解决方案：

1、妙化岩遗址保护性监测在安装时，不能对原有遗址进行破坏。

方法：此次崩塌监测采用无线崩塌计，安装危岩体上，该设备尺寸：13.4*10.4*6cm，小巧无需布线，安装方便快捷；安装固定采用小直径膨胀螺栓（φ5mm），安装牢固同时，减少遗址破坏，方便后期拆卸和孔洞封堵。

2、现场位置较偏僻，无市电，所需供电系统、线缆、监测传感器等不能对遗产造成视觉污染。

方法：沉降监测采用太阳能供电系统，供电位置移动至山体上隐蔽处；沉降监测线缆走桥外侧，接供电系统电缆穿管埋地保护；崩塌监测采用无线崩塌计，为一体化设计低功耗设计，内置电池及采集上传模块，可连续使用3年以上（频率1次/h），无需布线；沉降监测采用磁致式静力水准仪，该外壳为航空级铝合金氧化外壳，替代传统透明玻璃树脂外壳，安全性及美观度更好。
