黄山，古称黟山，位于安徽省黄山市境内，地处安徽省南部、黄山市北部，地跨歙县、休宁县、黟县和黄山区、徽州区，东起黄狮岭，西至小岭脚，北始二龙桥，南达汤口镇，地跨东经118°01′至118°17′、北纬30°01′至30°18′，山境南北长约40千米，东西宽约30千米，总占地面积约1200平方千米，属亚热带季风气候；以奇松、怪石、云海、温泉、冬雪“五绝”及历史遗存、书画、文学、传说、名人“五胜”著称于世，有“天下第一奇山”“天开图画”“松海云川”之称。

图1 黄山市风景区

01 项目概述

黄山景区有“天下第一奇山”之称，一方面要提升地质灾害风险预警能力保障游客安全，另一方面要最大限度保护地质景观原貌。为此中地恒达提供了一套支撑风险管理的“地质灾害自动化监测预警系统”，针对黄山风景区危岩体崩塌、珠塘社区边坡裂缝、大小坞泥石流等多处地质灾害区域进行了实时采集包括倾斜角度、振动加速度、裂缝宽度、泥水位高度等数据，原始数据经4G/5G网络上传至服务器，再由后台软件针对采集的大数据进行分析预测，达到预警阈值的点位及时发布到相关管理人员的微信。通过上述手段实现对景区地灾隐患点专业信息化监测与群测群防相结合的先进管理模式。

02 主要监测内容及方法

崩塌以监测变形和降雨为主，具体包括裂缝、倾角、加速度、位移和雨量等测项，按需布置声光报警仪。群测群防员应定期开展宏观巡查，包括崩塌体前缘的掉块崩落或挤压破碎等宏观变形、岩体撕裂或摩擦声音等方面。

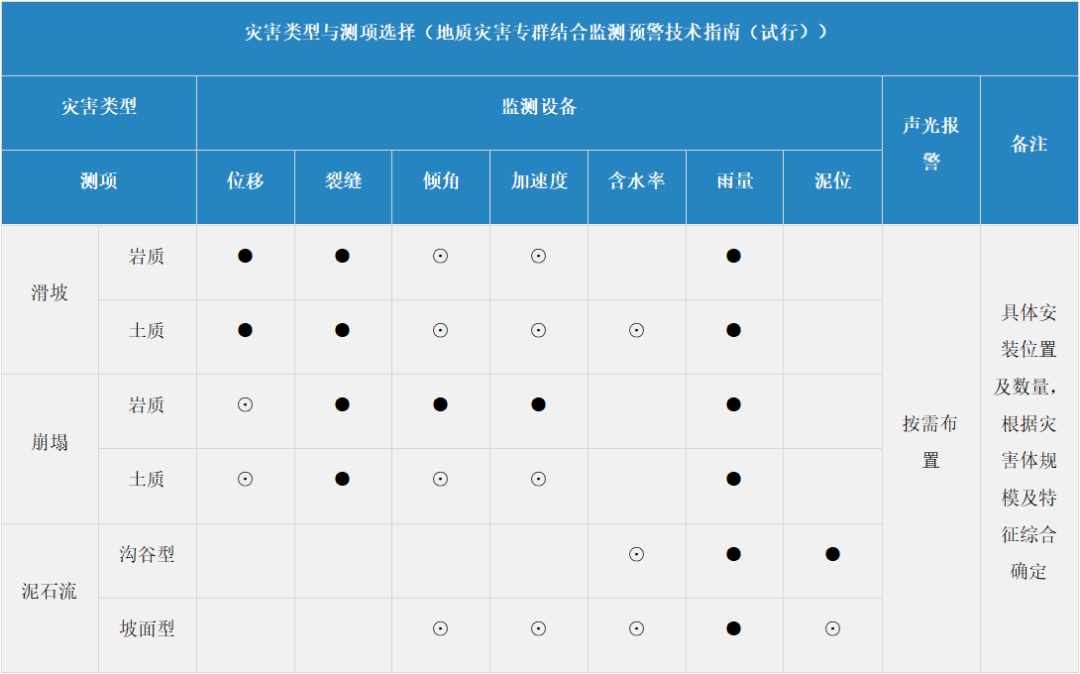

表1 崩塌灾害类型与测项选择

根据监测区域情况及监测内容：清凉台山体危岩裂缝监测，老鹰石岩体崩塌监测，珠塘社区边坡危岩体裂缝监测、大小坞村泥石流监测。本次采用监测方法及设备如下：

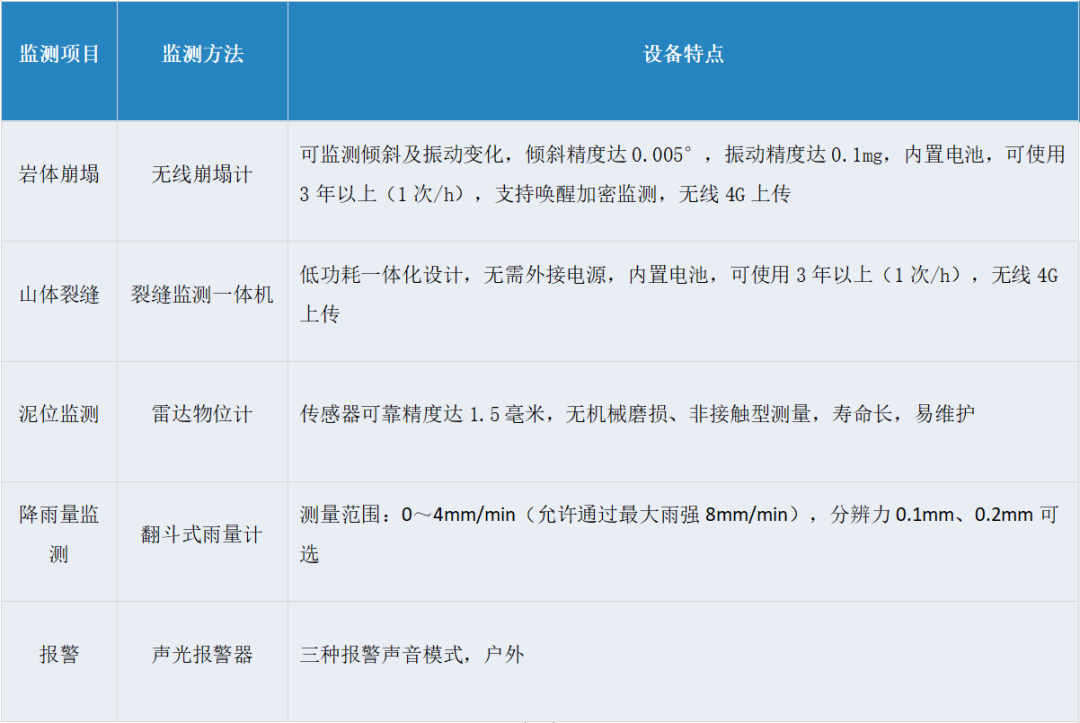

表2 拟采用的监测内容及方法

03 监测点布设及工作量

根据现场实际情况及监测点布设原则，本次监测点布设在4处区域，分别位于清凉台（黄山景区）、老鹰石（黄山景区）、珠塘社区、大小坞，共安装5套裂缝监测一体机、1套危岩崩塌计、2套泥位监测站、2套雨量监测站、1套声光报警器，详细工作量统计见下表:

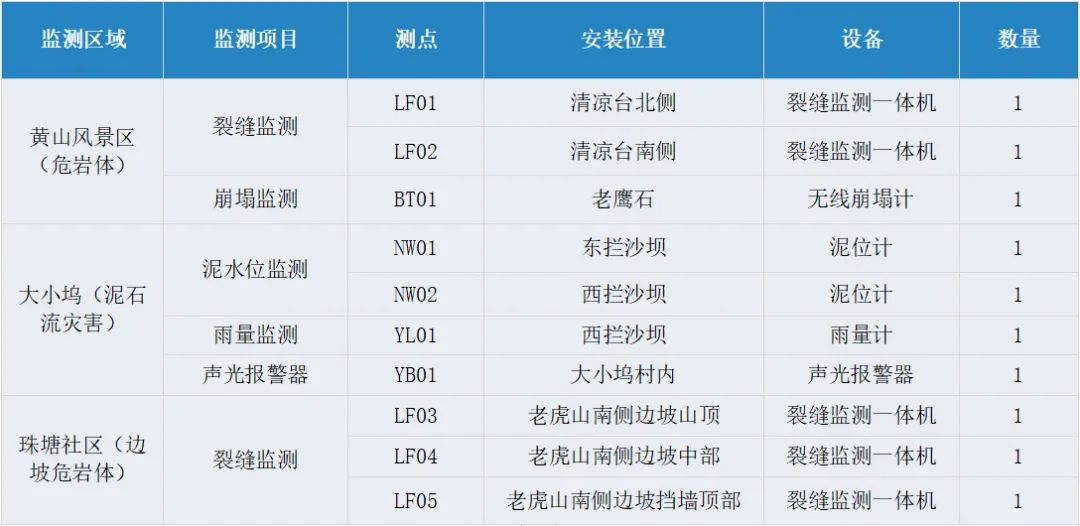

表3 本期监测工作量统计表

04 现场图片

A. 泥位、雨量一体监测站（大小坞泥石流西侧拦沙坝）

B. 声光报警装置（大小坞村庄内）

C. 裂缝一体机安装（清凉台山体裂缝北侧）

D. 裂缝一体机安装（珠塘社区老虎山山顶地裂缝）

05 总结

本次清凉台、老鹰石岩体位于黄山风景区内，为减少安装对风景区内岩体的破坏，最大程度保护岩体的安全，本次采取如下措施：

清凉台裂缝监测、老鹰石倾斜监测安装位置选在游客接触不到的区域（清凉台护栏外侧、老鹰石背面顶部）；

同时采用裂缝监测一体机及无线崩塌计等无线低功耗设备。该类设备小巧（裂缝监测一体机尺寸：23*14*11cm、无线崩塌计尺寸：10*10*6cm），内置采集传输模块及电池，可使用三年以上（频率：1次/h），无需太阳能及市电供电，减少设备对风景区造成视觉污染的同时，解决野外供电及布线问题；

安装固定采用小直径膨胀螺栓（φ6mm），安装牢固同时，方便后期拆卸和孔洞堵封堵。
